Вертикальный контурный станок для резки
SVI 50-40 — это вертикальный станок для резки алмазной проволокой, предназначенный для высокоточной резки средних и крупных хрупких материалов, включая кварцевое стекло, техническую керамику, сапфир и композиты. Эта универсальная модель поддерживает несколько функций резки, включая прямолинейную нарезку, контурную резку по нестандартному профилю и внутреннюю фигурную резку — всё в одной установке.
SVI 50-40 — это вертикальный станок для резки
алмазной проволокой, предназначенный для высокоточной резки средних и крупных хрупких материалов, включая кварцевое стекло, техническую керамику, сапфир и композиты. Эта универсальная модель поддерживает несколько функций резки, включая прямолинейную нарезку, контурную резку по нестандартному профилю и внутреннюю фигурную резку — всё в одной установке.
№ | Наименование | Характеристика |
|---|---|---|
1 | Максимальная длина заготовки (мм) | 500 |
2 | Максимальная ширина заготовки (мм) | 500 |
3 | Максимальная высота заготовки (мм) | 400 |
4 | Перемещение рабочего стола по оси X (мм) | 500 |
5 | Перемещение рабочего стола по оси Y (мм) | 500 |
6 | Максимальная скорость алмазной проволоки (м/с) | 64 |
7 | Минимальный шаг подачи по оси X (мм) | 0.01 |
8 | Минимальный шаг подачи по оси Y (мм) | 0.01 |
9 | Точность повторного позиционирования по оси X (мм) | 0.01 |
10 | Точность повторного позиционирования по оси Y (мм) | 0.01 |
11 | Общая потребляемая мощность (кВт) | 3.5 |
12 | Электропитание | 380В 50Гц |
13 | Габариты станка (мм) | 2500 × 2000 × 2400 |
14 | Масса станка (кг) | 2200 |
15 | Давление воздуха (МПа) | 0.5–0.8 |
Сравнение: SVI 50-40 vs. другие методы резки
Почему стоит выбрать резку алмазной проволокой для твердых и хрупких материалов
Когда речь идет о резке средних и крупных хрупких материалов, таких как кварц, керамика и сапфир, далеко не все методы обеспечивают одинаковые результаты. Ниже представлено сравнение вертикального станка SVI 50-40 с другими популярными технологиями:
Характеристика / Метод | SVI 50-40Вертикальный станок с алмазной проволокой | Лазерная резка | Резка водяной струей | Ленточная пила | ID пила |
|---|---|---|---|---|---|
Точность резки | ⭐⭐⭐⭐ ±0.1 мм | ⭐⭐ | ⭐⭐ | ⭐ | ⭐⭐⭐⭐ |
Качество поверхности | ⭐⭐⭐⭐ Гладкая, с низким напряжением | ⭐⭐ Часто опаленная | ⭐⭐ Грубая | ⭐ Грубая | ⭐⭐⭐⭐ |
Толщина реза (kerf) | ⭐⭐ 0.4–0.6 мм | ⭐ Разнообразная | ⭐⭐ 1–2 мм | ⭐ >1 мм | ⭐⭐ ~0.3 мм |
Поддержка сложных форм | ⭐⭐⭐⭐ Да (контуры и внутренние отверстия) | ⭐⭐⭐ Да (только 2D) | ⭐⭐⭐ Да | ⭐ Нет | ⭐ Нет |
Совместимость с материалами | ⭐⭐⭐⭐ Кварц, сапфир, керамика, стекло | ⭐ Только некоторые стекла | ⭐ Большинство, но риск трещин | ⭐ Ограниченно | ⭐ Ограниченно |
Тепловое воздействие | ⭐⭐⭐⭐ Минимальное (абразивный метод) | ❌ Высокое | ⭐ Нет | ⭐ Низкое | ⭐ Низкое |
Гибкость по размеру заготовки | ⭐⭐⭐⭐ До 500 мм блоки | ⭐ Мелкие детали | ⭐⭐ Средние блоки | ⭐⭐ | ⭐ Малые |
Идеально подходит для | Высокоточная резка и формовка твердых хрупких материалов | Тонкие срезы, логотипы | Грубая контурная резка | Простая сегментация | Только тонкие пластины |

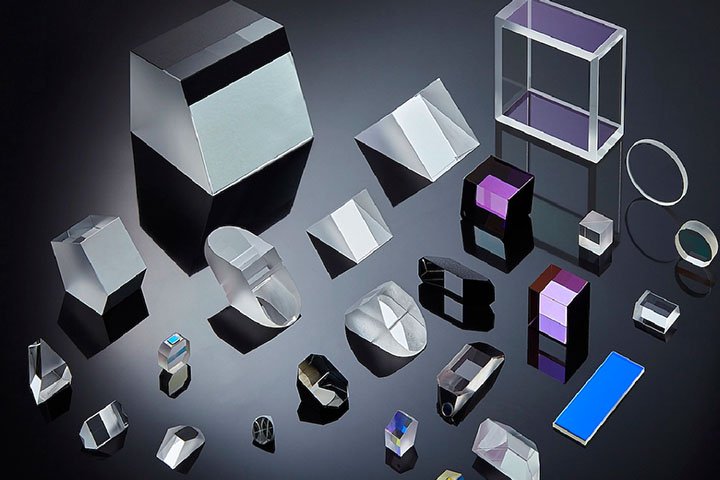

Блоки из кварцевого стекла
Точная резка и формовка оптического кварца для ИК-окон, оснований фильтров и заготовок линз.
Техническая керамика
- Используется в корпусировании полупроводников, силовой электронике и термоизоляционных конструкциях.
- Контурная резка хрупких керамических плит, дисков и структурных прототипов.
Сапфировые компоненты
- Резка подложек для светодиодов, лазерной оптики и заготовок для часовых стёкол.
- Подходит для выполнения криволинейных и внутренних резов в крупных сапфировых заготовках.
Fused Silica & Composite Glass
Предварительная резка прозрачных сплавленных материалов, используемых в научной оптике или смотровых окнах для аэрокосмической техники.

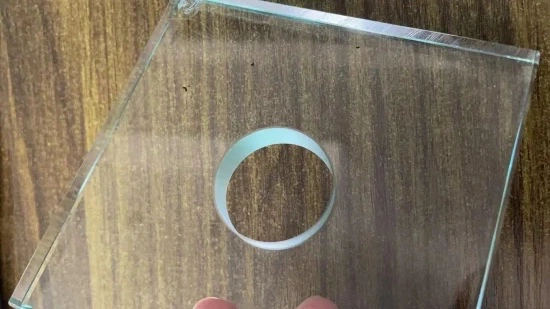

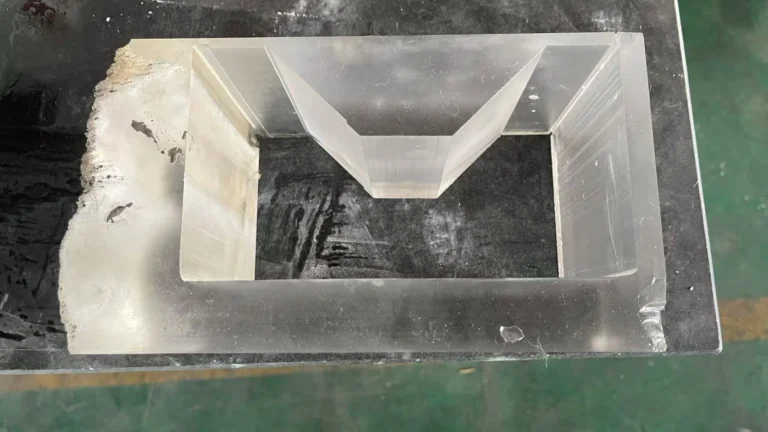

Обработка внутренних отверстий и пазов
Используется для создания внутренних пазов или замкнутых контуров в хрупких материалах — без трещин и расслоений.
Нестандартные геометрии исследовательского уровня
Университеты и научно-исследовательские лаборатории получают выгоду от гибкого программирования для изготовления единичных компонентов и испытательных образцов.
Какова максимальная толщина заготовки, которую может обрабатывать станок при резке?
В чём разница между этим проволочным станком и ленточной пилой?
The cutting speed would be similar, but wire saw’s cut surface quality is far more better. and the kerf loss is smaller.
