SH200-R
SH200-R — это горизонтальный станок с бесконечной алмазной проволокой, специально разработанный для резки крупногабаритных хрупких материалов, таких как кварц, радиационно-защитное стекло и оптические компоненты аэрокосмического класса. Благодаря длине проволоки 8,3 метра и поддержке заготовок диаметром до 2000 мм, этот станок обеспечивает превосходное качество поверхности и стабильную работу при выполнении промышленных задач по резке.
Ключевые особенности этого станка для резки крупного кварца
- Специально разработан для сверхгабаритных заготовок
- Спроектирован для обработки заготовок размером до Ø2000 × 500 мм, таких как крупные кварцевые цилиндры и оптические стеклянные пластины.
- Резка с использованием бесконечной алмазной проволоки
- Применяет высокоскоростную систему с бесконечной алмазной проволокой для стабильной, плавной и безосколочной резки хрупких материалов, включая графит.
- Горизонтальная конструкция резки
- Обеспечивает максимальную устойчивость и удобство доступа при работе с длинными или тяжёлыми материалами, снижая вибрации и деформацию.
- Минимальные потери на пропил, высокая точность
- Обеспечивает чистый распил с шириной пропила до 0,8 мм, уменьшая потери материала и снижая повреждения кромок.
- Удобная загрузка удлинённых заготовок
- Боковая платформа позволяет легко размещать и выравнивать крупные детали с помощью кранов или роликов.
- Ультранизкое режущее усилие
- Абразивный метод резки снижает механическое воздействие на чувствительные края, предотвращая сколы и микротрещины.
- Интегрированная система улавливания масляного тумана
- Полностью закрытая конструкция с встроенным сбором масляного тумана обеспечивает более чистую и безопасную рабочую среду — идеально для обработки стекла и оптических материалов.
- Автоматическая смазка и рециркуляция воды
- Встроенная система смазки повышает долговечность оборудования; замкнутый цикл водоснабжения минимизирует воздействие на окружающую среду.
№ | Наименование | Технические характеристики |
|---|---|---|
1 | Максимальный диаметр заготовки (мм) | 2000 |
2 | Максимальный диаметр заготовки (мм) | 2000 |
3 | Максимальная высота заготовки (мм) | 500 |
4 | Ход рабочего стола по оси X (мм) | 1015 |
5 | Ход рабочего стола по оси Y (мм) | 550 |
6 | Максимальная скорость алмазной проволоки (м/с) | 51 |
7 | Минимальный шаг подачи по оси X (мм) | 0.01 |
8 | Минимальный шаг подачи по оси Y (мм) | 0.01 |
9 | Точность повторного позиционирования по оси X (мм) | 0.01 |
10 | Точность повторного позиционирования по оси Y (мм) | 0.01 |
11 | Общая потребляемая мощность (кВт) | 5 |
12 | Электропитание | 380 В, 50 Гц |
13 | Габариты станка (мм) | 4000×2753×2130 |
14 | Вес станка (кг) | 4000 |
15 | Давление воздуха (МПа) | 0.5–0.8 |
Методы резки оптического стекла диаметром 2 метра: практическое сравнение
Бесконечная алмазная проволочная пила — Рекомендуется
Преимущества:
Способна непрерывно резать крупные цилиндрические или толстые блоки оптического стекла
Узкий пропил (0,4–1,0 мм), минимальные потери материала
Обеспечивает низкое напряжение, отсутствие сколов и зеркальное качество поверхности
Совместима с вращающимися заготовками для более быстрой и равномерной резки
Лучше всего подходит для:
Крупногабаритного оптического стекла, блоков кварца и стекла для радиационной защиты диаметром более 1 метра и толщиной более 100 мм
Многопроволочная пила — Ограничено
Преимущества: Высокоэффективная резка для массового производства пластин
Недостатки:
Фиксированное направление резки; в основном для нарезки пластин
Трудности с закреплением и обработкой крупногабаритных блоков
Ограничения: Не подходит для сегментирования стеклянных блоков большого диаметра
Алмазная ленточная пила — Частично применимо
Преимущества: Гибкая конструкция станка, поддерживает длинные ходы резки
Недостатки:
Широкий пропил, грубая поверхность реза, склонность к сколам по краям
Низкая скорость и эффективность резки
Применение: Допустима для грубой предварительной резки 2-метрового стекла, но не подходит для высокоточных задач
Абразивная гидроабразивная резка — Не рекомендуется
Ограничения:
Стекло чувствительно к температуре; возможно образование микротрещин
Риск загрязнения ценного стекла водой и абразивной суспензией
Применение: Лучше подходит для небольших композитных материалов, не для крупного оптического стекла
Лазерная резка — Не подходит
Ограничения:
Неэффективна для толстого оптического стекла
Высокий риск трещин по краям и низкое качество поверхности
Применение: Непригодна для оптической резки стеклянных блоков большого формата
Вывод:
Для резки оптического стекла диаметром 2 метра бесконечная алмазная проволочная пила является самым надёжным и эффективным решением.
Она обеспечивает наилучшую совместимость по размерам, высокое качество поверхности, безопасность и стабильность процесса.
Это делает её идеальной для ценных применений в аэрокосмической отрасли, радиационной защите и научных исследованиях, связанных с крупноформатными оптическими материалами.

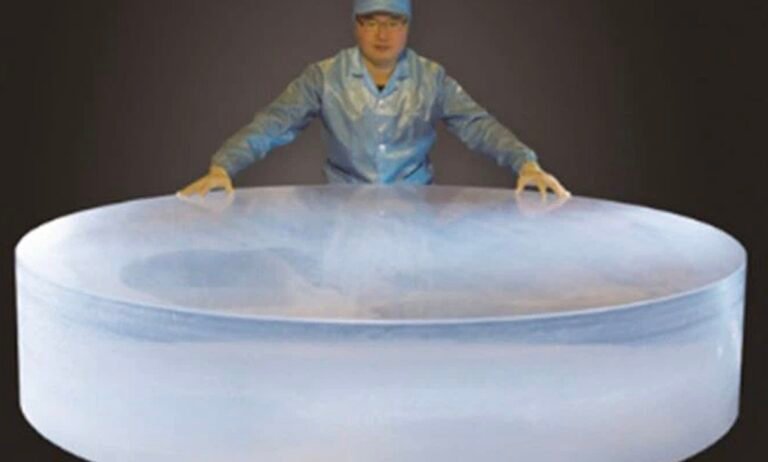

1️⃣ Крупные кристаллы кварца
- Резка крупногабаритных кварцевых слитков и блоков, используемых в оптике, полупроводниках и фотонике.
- Идеально подходит для предварительной нарезки высокочистых материалов перед полировкой или нанесением покрытий.

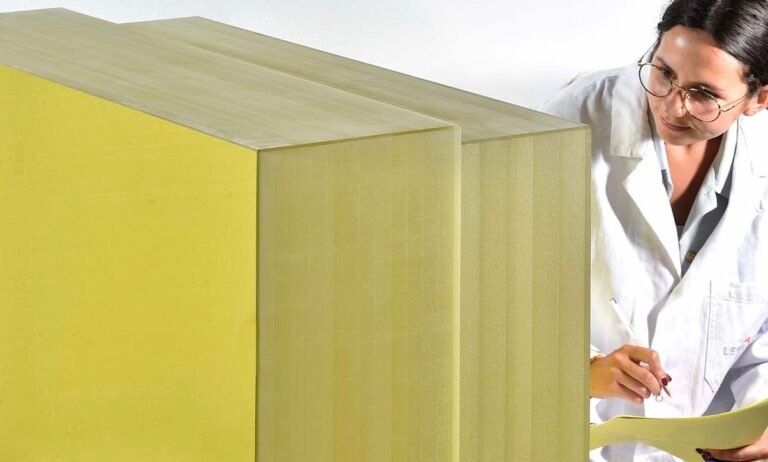

2️⃣ Стекло для радиационной защиты
Обработка свинцового или высокоплотного стекла, используемого в:
Научно-исследовательских ядерных учреждениях
Окнах КТ или радиационной защиты в медицине
Системах радиационной защиты в аэрокосмической отрасли
3️⃣ Оптические компоненты авиационно-космического класса
Резка сверхпрозрачных стекломатериалов с низким коэффициентом расширения, используемых в:
Оптических окнах космических аппаратов
Защитных экранах датчиков спутников
Заготовках объективов для высотной разведки
4️⃣ Высокочистая керамика и плавленый кварц
- Резка крупных блоков из оксида алюминия, плавленого кварца и другой технической керамики.
- Используется в вакуумных системах, производстве полупроводников и прецизионной оптике.
5️⃣ Инфракрасно-прозрачные материалы
Предварительная резка материалов для ИК-окон, таких как подложки из ZnSe, сапфир или специальные стеклокомпозиты.
Требуются ровные, чистые поверхности с минимальными микротрещинами.

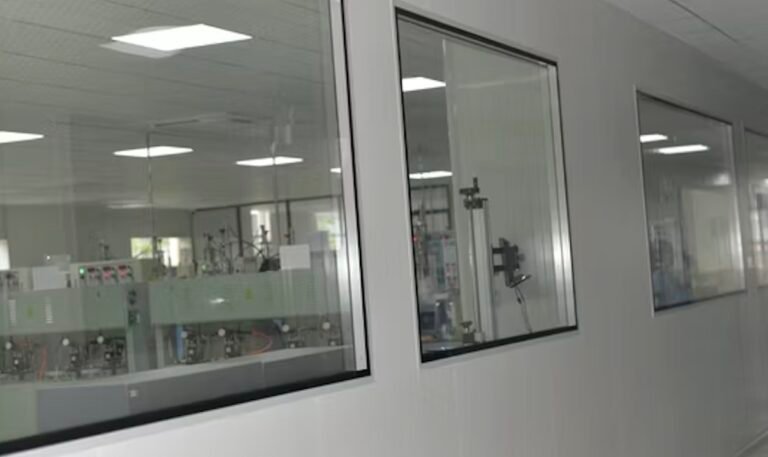

6️⃣ Материалы для научных исследований
Учреждения, использующие SH200-R для подготовки материалов, такие как:
Окна из плавленого кварца большого диаметра
Индивидуальные панели радиационных датчиков
Экспериментальные элементы экранирования
Какова максимальная толщина материала, которую может обрабатывать станок при резке?
В чём разница между этой проволочной пилой и ленточной пилой?
The cutting speed would be similar, but wire saw’s cut surface quality is far more better. and the kerf loss is smaller.
