SGS180-90 — это промышленный станок для резки алмазной проволокой, предназначенный для сверхкрупных блоков оптического стекла, особенно высокочистого кварца. Обладая возможностью резки до 1800 мм в длину, 900 мм в ширину и 600 мм в высоту, этот станок идеально подходит для обработки материалов большого формата в научно-исследовательских институтах и на промышленных линиях производства стекла.
Ключевые особенности SGS180-90
Разработан специально для резки крупногабаритных кварцевых блоков
Спроектирован для резки сверхкрупных блоков кварцевого стекла длиной до 1800 мм и шириной/высотой до 900 мм, включая высокочистые материалы, применяемые в оптической и полупроводниковой промышленности.
Резка с помощью колеблющейся бесконечной алмазной проволоки
Оборудован системой резки сверху вниз с использованием высокоскоростной бесконечной алмазной проволоки и боковыми колебаниями, что обеспечивает плавную резку с эффектом встроенной полировки. Это снижает шероховатость поверхности и минимизирует подповерхностные повреждения.
Высокоскоростная резка с чистой поверхностью
Колебательные движения повышают эффективность резки и создают зеркальную поверхность, устраняя необходимость в дополнительной полировке во многих случаях.
Масштабируемая конструкция для сверхтяжёлых заготовок
Благодаря масштабируемой портальной конструкции и регулируемому ходу, SGS180-90 способен обрабатывать тяжёлые и крупногабаритные блоки без потери качества резки и механической устойчивости.
Боковая загрузка для удобства размещения материалов
Платформа с открытой боковой стороной позволяет использовать кран или вилочный погрузчик для безопасной установки больших стеклянных блоков.
Индивидуализируемая система фиксации
Поддерживает интеграцию магнитных фиксаторов, вакуумных захватов или индивидуальных механических держателей для надёжной фиксации тяжёлых оптических заготовок.
Минимальная ширина пропила и высокая точность
Обеспечивает узкий пропил (0,4–0,6 мм) и повторяемость параллельных резов. Идеально подходит для задач, где важны экономия материала и равномерность реза.
Полностью программируемая система управления
Сенсорный интерфейс позволяет настраивать скорость проволоки, амплитуду колебаний, ход и циклы резки — для серийного или опытного производства с предсказуемыми результатами.
Стабильная и малонагружающая резка
Абразивные колебательные движения в сочетании с вертикальной подачей сверху вниз создают ультранизкое усилие резки, предотвращая сколы, внутренние трещины и смещение материала.
Наименование | Технические характеристики | |
|---|---|---|
1 | Макс. длина заготовки (мм) | 1800 |
2 | Макс. ширина заготовки (мм) | 900 |
3 | Макс. высота заготовки (мм) | 600 |
4 | Перемещение рабочего стола по оси Y (мм) | 1800 |
5 | Перемещение рабочего стола по оси Z (мм) | 900 |
6 | Макс. скорость алмазной проволоки (м/с) | 84 |
7 | Мин. шаг подачи по оси Y (мм) | 0.01 |
8 | Мин. шаг подачи по оси Z (мм) | 0.01 |
9 | Точность позиционирования по оси Y (мм) | 0.01 |
10 | Точность позиционирования по оси Z (мм) | 0.01 |
11 | Общее потребление энергии (кВт) | 4 |
12 | Электропитание | 220В 50Гц |
13 | Размеры машины (мм) | 2900×2000×2600 |
14 | Вес машины (кг) | 3800 |
15 | Давление воздуха (МПа) | 0.5–0.8 |
Промышленные производители стекла часто сталкиваются с трудностями при резке блоков размером до 1800 мм в длину и 900 мм в ширину и высоту — традиционные технологии резки не справляются с такими задачами. Алмазная проволочная пила SGS180-90 от Vimfun предлагает специально разработанное и масштабируемое решение, которое превосходит возможности других технологий.
Вот полный перевод текста на русский язык:
Используются ли другие типы станков?
1. Многонитевой станок (Multi-Wire Saw)
Преимущества:
Высокоэффективная резка для производства пластин (ваферов)
Недостатки:
Подходит только для параллельной резки фиксированной геометрии
Сложная система с высокими требованиями к обслуживанию и дорогими расходными материалами
Плохо совместим с блоками нестандартных размеров
Сложность фиксации и выравнивания
2. Станок с внутренним диаметром (ID Saw)
Преимущества:
Высокоточная резка для небольших и тонких пластин
Недостатки:
Подходит только для заготовок менее 300 мм
Непригоден для резки больших или толстых кварцевых блоков
3. Ленточная алмазная пила (Diamond Band Saw)
Преимущества:
Длинный ход резки
Недорогое оборудование
Недостатки:
Грубая и часто неточная резка
Широкий рез (>1 мм) и низкая повторяемость
Высокая вибрация и низкая стабильность при резке оптических материалов
4. Электроэрозионная резка (EDM Wire Cut)
Не применяется:
Невозможно использовать для непроводящих материалов, таких как кварц
Почему SGS180-90 лучше
Характеристика | SGS180-90 | Многонитевой станок | Ленточная пила | ID Saw |
|---|---|---|---|---|
Макс. размер заготовки | 1.8м × 0.9м × 0.9м | Ограничен | Нужна опора | Слишком мала |
Качество поверхности | Резка + шлифовка в одном процессе | Грубое, требует полировки | Плохое | Гладкое |
Гибкость резки | Программируемая, сверху вниз | Фиксированное направление | Гибкий ход | Ограничена |
Толщина реза | 0.4–0.6 мм | 0.1–0.3 мм | >1 мм | 0.3–0.6 мм |
Эксплуатационные расходы | Средние | Очень высокие | Низкие | Средние |
Простота использования | Высокая | Сложная | Низкая | Средняя |
Заключение
SGS180-90 предлагает непревзойдённое сочетание возможностей резки крупноформатных блоков, технологии осциллирующей алмазной проволоки и контроля качества поверхности. Это идеальный станок для резки сверхразмерных кварцевых блоков, используемых в оптике, полупроводниковой промышленности и научных приложениях. В то время как другие станки требуют компромиссов, SGS180-90 обеспечивает точность, эффективность и масштаб без ограничений.
Vimfun — Режь больше. Режь лучше.
1️⃣ Производство преформ для оптического волокна
- Используется для резки блоков высокочистого кварца в качестве сырья для преформ
- Дальнейшая вытяжка в оптическое волокно
- Требует длинного хода и низкого напряжения при резке — идеально подходит для модели SGS180-90

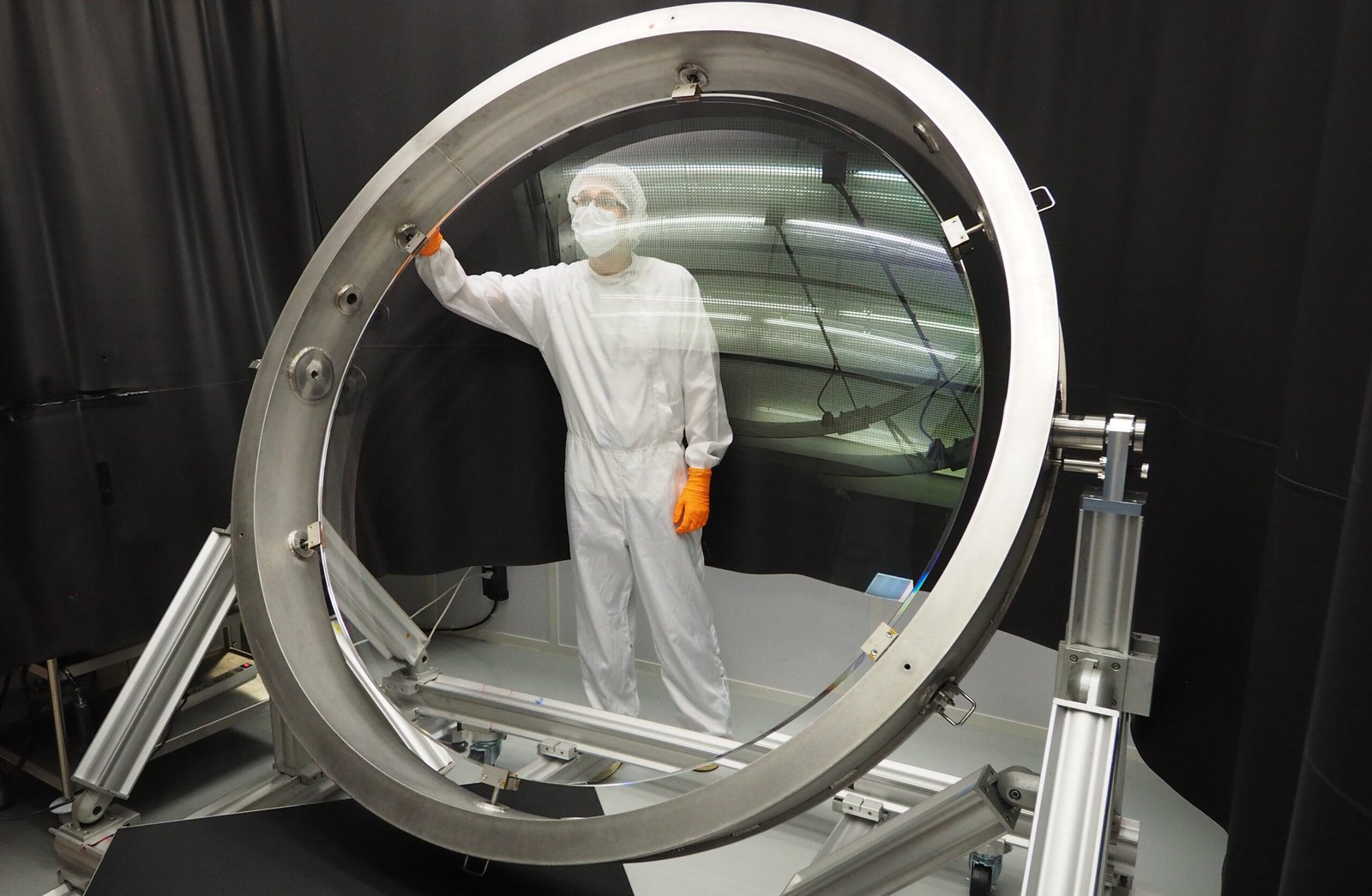

2️⃣ Производство ИК-окон и оптического стекла
- Обрабатывает крупные кварцевые блоки в ИК-окна и заготовки оптических линз
- Требует высокого качества поверхности без сколов и микротрещин
- SGS180-90 обеспечивает чистую, зеркальную резку без дополнительной обработки
3️⃣ Обработка материалов для полупроводникового оборудования
- Кварц широко используется для камер обработки, труб и держателей подложек.
- Крупные кварцевые слитки необходимо разрезать на удобные заготовки для последующей обработки на станках с ЧПУ или полировки.
- Ключевое значение имеют стабильность и целостность кромок.
4️⃣ Научные исследования и подготовка материалов
- Научно-исследовательские институты и университеты часто нуждаются в кварцевых заготовках нестандартных размеров для проведения экспериментов.
- SGS180-90 обеспечивает высокоэффективную черновую резку и подготовку образцов с минимальными потерями материала.
5️⃣ Литьё из плавленого кварца и производство компонентов
- Разрезает массивные слитки из плавленого кварца на пригодные для обработки блоки.
- Стабильная резка с помощью SGS180-90 улучшает производственный процесс и повышает точность последующей обработки.
6️⃣ Аэрокосмическая отрасль и специализированная оптика
- Поддерживает резку крупногабаритного нестандартного кварцевого стекла, используемого в инфракрасных окнах для аэрокосмической отрасли, оптических основаниях и корпусах датчиков.
- Идеально подходит для применений, где критически важны размеры, прозрачность и контроль внутренних напряжений.
Какую максимальную толщину может обрабатывать данная машина при резке?
В чём разница между этой проволочной пилой и ленточной пилой?
The cutting speed would be similar, but wire saw’s cut surface quality is far more better. and the kerf loss is smaller.
